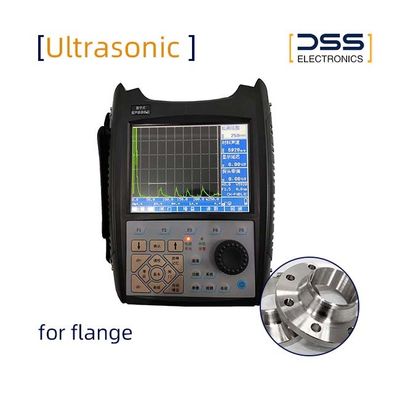

Taşınabilir ultrasonik hata dedektörü Tarama aralığı 2-4500mm İşleme frekansı 2-7.5 MHz

Taşınabilir ultrasonik hata dedektörü Tarama aralığı 2-4500mm İşleme frekansı 2-7.5 MHz

Marka Adı:	Suzhou Desisen (DSS) Electronics
Model Numarası:	HY20
Adedi:	1
fiyat:	discuss personally
Ödeme Şartları:	T/T,D/P
Tedarik Yeteneği:	100

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

ISO 9001, CE

Tarama Aralığı:

2-4500mm

Frekans aralığı:

2-7.5 MHz

Karar:

> 28db

Kazanç aralığı 0:

0 dB ~ 119.5 dB

Duyarlılık marjı:

> 65 dB (200mm derinlik, Ø2 fbh*)

Çalışma modları:

Tek kristal/çift kristalprobe

HIZ ARALIĞI:

1.000-9999 m/s

Düzeltme Modu:

Tam dalga tespiti

yatay doğrusallık:

≤0.1 1 m üzerindeki hata

Dikey doğrusallık:

Kanal depolama:

Veri Depolama:

500 Takım

Çalışma sıcaklığı:

-15°C 55°C

Nitelikli nem:

(20 ~ 95)% RH

Şarj cihazı:

18VDC ， 220Vac

Çalışma gerilimi:

DC24V

sönümleme:

100/150/200/500Ω

KAPILAR:

İlk Yankı Kapısı/Drop Echo Gate

Zayıflatıcı Doğruluğu:

< ±1dB/12dB

10-1000 Hz ayarlanabilir

Dijital reddetme:

0 ~% 80 doğrusal ret

Örnekleme oranı:

100 MHz (gerçek zamanlı donanım)

Gürültü seviyesi:

≤% 15 (tam ölçekli)

Ekran gecikmesi -:

-20 μs－＋ 3400 μs

Sürekli çalışma süresi:

6 saat

Boyutlar (U×G×Y):

260 × 140 × 55 mm

Ağırlık:

1.6kg

Depolama sıcaklığı:

-30 ℃ ~ 60 ℃

Ambalaj bilgileri:

Tahta kutu

Yetenek temini:

Vurgulamak:

taşınabilir hata tespit cihazı

0.1μS taşınabilir röntgen hatası dedektörü

20μS taşınabilir röntgen hatası dedektörü

Ürün Açıklaması

Taşınabilir ultrasonik kusur dedektörü Tarama aralığı 2-4500mm Çalışma frekansı 2-7.5 MHz

Açıklamalar

HY20 taşınabilir dijital ultrasonik kusur dedektörü, çatlaklar, kaynak dikişleri, gözenekler, kum delikleri, kapanımlar, katlanmalar vb. gibi iş parçalarının çeşitli iç kusurlarını hızlı, rahat, invazif olmayan ve doğru bir şekilde tespit edebilir, konumlandırabilir, değerlendirebilir ve teşhis edebilir. Güç, petrokimya, çelik yapılar, askeri sanayi, havacılık, demiryolu taşımacılığı, otomobiller, makine vb. alanlarda yaygın olarak kullanılmaktadır ve tahribatsız test endüstrisinde gerekli bir araçtır.

1. Cihazın ve probun otomatik performans testi, otomatik cihaz kalibrasyonu, kalınlık ve malzeme ses hızını ölçme yeteneği.

2. On bağımsız kusur tespit kanalı (elektronik anahtarlama).

3. Gerçek iş parçasına (kaynak dikişleri, dövmeler, dökümler, borular, plakalar, akslar, tekerlekler, küçük çaplı borular vb. gibi) göre, kendi tanımlı kusur tespit süreçleri oluşturulabilir ve yerinde kusur tespiti için test blokları taşımaya gerek yoktur.

4. DAC ve AVG eğrilerinin otomatik olarak oluşturulması, örnekleme noktaları kısıtlanmamıştır, telafi ve düzeltme yapılabilir, eğri kazançla otomatik olarak dalgalanır ve ses yolu ile otomatik olarak genişler.

5. Kusur yankılarının gerçek zamanlı gösterimi (yatay, dikey, mesafe, dB eşdeğer değerleri), kaynak dikişi kesit gösterimi.

6. Dalga giriş kapısı, dalga kaybı kapısı, DAC sesli alarm, kapı konumu, kapı genişliği ve kapı yüksekliği keyfi olarak ayarlanabilir.

7. Tepe hafızası, zarf fonksiyonu, en yüksek dalga formunu bulmayı kolaylaştırır.

8. Cihazda 500 kusur tespit verisi saklanabilir.

9. Yeni tip düşük yansıtıcılı 5,5" EL düz ekran (renkli TFT ekran), güçlü anti-elektromanyetik girişim, yüksek kontrast, yüksek çözünürlük benimsenmesi.

Özellikler

HY20 Taşınabilir Ultrasonik Muayene Ekipmanının Parametreleri

Tarama Aralığı	2-4500mm	Frekans Aralığı	2-7.5 MHz
Çözünürlük	>28DB	Kazanç Aralığı	0 DB ~ 119.5 DB
Hassasiyet Marjı	>65 DB (200mm Derinlik, Ø2 FBH*)	Çalışma Modları	Tek Kristal/Çift Kristal Prob
Hız Aralığı	1.000-9999 M/s	Düzeltme Modu	Tam dalga tespiti
Yatay Doğrusallık	≤0.1% 1m Üzerinde Hata	Dikey Doğrusallık	<4%
Kanal Depolama	10	Veri depolama	500 set
Çalışma Sıcaklığı	-15°C İla 55°C	Bağıl Nem	(20~95)% RH
Şarj Cihazı	18VDC,220VAC	Çalışma Gerilimi	DC24V
Sönümleme	100/150/200/500Ω	Kapılar	İlk yankı kapısı/Düşme yankı kapısı
Zayıflatıcı Doğruluğu	< ±1dB/12dB	PRF	10-1000 Hz ayarlanabilir
Dijital Reddetme	0~80% doğrusal reddetme	Örnekleme Hızı	≥100 MHz (gerçek zamanlı donanım)
Gürültü Seviyesi	≤15% (tam ölçek)	Ekran gecikmesi	-20 μs－＋3400 μs
Sürekli Çalışma Süresi	6 saat	Boyutlar (U×G×Y)	260 × 140 × 55 mm
Ağırlık	1.6Kg	Depolama Sıcaklığı	-30℃ ~ 60℃

Diğer Açıklamalar

1. HY20 üç tür veriyi saklama ve tekrar oynatma işlevlerine sahiptir: kusur tespit süreci ve proje dosyaları ve hasar raporları.

2. HY20, 500'den fazla veri dalga formu görüntüsünü saklayabilir ve tekrar oynatabilir.

3. HY20 dalga formlarının, grafiklerin ve dosyaların karşılıklı iletimi ve kusur tespit sonuçlarının bilgisayar yönetimi için standart LPT çift yönlü iletişim arayüzü aracılığıyla bir bilgisayarla iletişim kurabilir.

4. HY20 hem AC hem de DC güç kaynaklarına sahiptir. Cihaz, pil gücüyle 6 saatten fazla sürekli çalışabilir ve küçük boyutlu, hafif, düşük güç tüketimli, kompakt ve taşınabilirdir, saha kusur tespiti için uygundur.

5. HY20 güçlü anti-elektromanyetik girişim, yüksek kontrast ve yüksek çözünürlüğe sahip yeni tip düşük yansıtıcılı 5,5" EL düz panel ekran (renkli TFT ekran) kullanır.

HY20 Taşınabilir Ultrasonik Dedektör Çalışma Şeması
Taşınabilir ultrasonik hata dedektörü Tarama aralığı 2-4500mm İşleme frekansı 2-7.5 MHz 0
