Aşamalı Aray Ultrasonik Detektör DSS-PAUT28

Aşamalı Aray Ultrasonik Detektör DSS-PAUT28

Marka Adı:	Suzhou Desisen (DSS) Electronics
Model Numarası:	DSS-Paut28
Adedi:	1 set
fiyat:	USD $50000
Ödeme Şartları:	L/C,D/A,D/P,T/T
Tedarik Yeteneği:	100 set

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

ISO 9001, CE

Ambalaj bilgileri:

ahşap kasa

Yetenek temini:

100 set

Vurgulamak:

Hafif Ağırlıklı Taşınabilir Ultrasonik Hata Detektörü

Küçük taşınabilir ultrasonik hata dedektörü

TOFD taşınabilir ultrasonik hata dedektörü

Ürün Açıklaması

Ürün Tanımı:

DSS-PAUT28, 32:128 algılama kanalına sahip taşınabilir fazlı dizi ultrasonik test cihazıdır.Geleneksel aşamalı dizi, toplam odaklama yöntemi (TFM), eşzamanlı TOFD ve fazlı dizi taraması ve çift dizi sondası desteği.Enstrüman, tam test verisi kaydetme yeteneklerini sağlar., bu da gelişmiş bir yerli üretimi olan akıllı fazlı dizi ultrasonik test çözümü haline getiriyor.

Özellikleri:

Bulma Kanalları

32:128 kanal konfigürasyonu, fazlı dizi algılama, toplam odaklama yöntemi görüntüleme, eşzamanlı TOFD ve fazlı dizi taraması dahil olmak üzere kapsamlı test yetenekleri sunar.Çift dizi sonda desteği, çift kanallı TOFD algılama ve farklı müşteri gereksinimlerini karşılamak için çift kanallı geleneksel test.

Aşamalı Dizi Modülleri

Uzman modüller şunları içerir: Butt kaynak denetimi, kranı inceleme, boru hattı korozyon tespiti, ray kaynak denetimi, kenar ve aks denetimi, vida denetimi, TKY denetimi,ve diğer uygulama özel modülleri.

TOFD Modülü

Süreç parametresi yapılandırması ve prob çivisi parametresi ayarları özelliği.PCS (Probe Center Separation) dahil olmak üzere, tarama yüzey kapsama, arka duvar kapsama ve ışın açısı hesaplamaları.

Geleneksel Modül

Ana fonksiyonlar şunları içerir: A tarama dalga biçimi gösterimi; geçit aralığı, yatay, derinlik ve genişlik ayarları; ses hızı, gecikme ve sıfır noktası yapılandırması; dalga biçimi dondurma yeteneği;DAC (Uzaklık Genişliği Düzeltmesi) eğrileriOtomatik kazanç kontrolü; patlama yankısı ve pitch-catch modları; patlama genişliği ve iletim voltajı ayarlaması; filtreleme seçenekleri; kanal parametresi depolama ve geri çağırma işlevleri.

Süreç Tasarımı

İş parçasının boyutlarını doğrudan alana aktarmak için CAD yazılım uyumluluğu ile süreç simülasyon modellemesini içerir.Doğrudan iş parçasının geometrisini geri çağırmayı sağlar ve tam anahtar teslimat çözümleri ile özelleştirilmiş denetim süreçleri sağlar.

Aşamalı Dizi Kalibrasyonu

ASME standardı ACG (Angle Corrected Gain) ve TCG (Time Corrected Gain) eğri telafi fonksiyonlarını destekler (TCG kayıtları 16 puan),Sektör taramasında enerji dağılımının tekdüzeliği ve ölçüm doğruluğu sorunlarının ele alınmasıKullanıcı dostu işleyişle ses hızı, gecikme, ACG, TCG ve kodlayıcı ayarları için kolaylaştırılmış kalibrasyon prosedürleri bulunmaktadır.

Görüntü İşleme

Dinamik derinlik odaklama ve düzleştirme fonksiyonları, çeşitli derinliklerde kusurlar için mükemmel algı çözünürlüğü ve üstün görüntü kalitesini sağlar.Görüntü yakınlaştırma ve pan yetenekleri özelleştirilmiş ekran düzenlerini sağlar, kapı genişleme işlevselliği ayrıntılı hata gözlemine izin verir.

Yapısal Tasarım

Tamamen mühürlü su geçirmez ve toz geçirmez yapı, sert test ortamları için uygundur.Yüksek hızlı veri aktarımı için 0 ve sınırsız ekran genişlemesi için DisplayPort (DP) video çıkışı HDMI'ye dönüştürülebilir.

Gecikme Doğruluğu

Nanosaniye düzeyinde gecikme doğruluğu, faz gecikmesi doğruluğunu artırır, boyun ve yan ışın çözünürlüğünü artırırken yan lobları önemli ölçüde bastırır.

Veri Alımı

Sürekli A tarama depolama, fazlı dizi doğrusal tarama, sektör tarama, C tarama ve TOFD tarama için gerçek zamanlı hızlı görüntüleme.Kodlayıcı veya zaman tabanı tetikleyici aracılığıyla sürekli veri kaydı ile toplam odaklama yöntemi görüntüleme.

Odaklanma Kanunları

Otomatik hesaplama ve ışın açısına, odak mesafesine, tarama moduna, sondaya ve kenar parametrelerine dayalı hızlı üretim. Otomatik optimizasyonla sektör tarama açısı adım.

Filtreler

Yüksek geçiş, düşük geçiş ve birden fazla dar bantlı filtre seçenekleri.

Görüntüle

10.4 inç endüstriyel sınıflı TFT dokunmatik ekran ekranı, dış mekan koşullarında ve parlak aydınlatma ortamlarında mükemmel görünürlük sağlar.

Güç kaynağı

Batarya çalışması ile çift AC / DC güç yeteneği, 4,5 saatlik sürekli çalışmayı sağlar.

Teknik parametreler:

Kanal parametreleri
PA/TFM modu	32128 kanal
UT modu	2 kanal
TOFD modu	2 kanal

Geleneksel ultrason performans indeksi
PRF	25Hz~ 10kHz
Emisyon voltajı	75V ~ 250V (50Ω yük)
Nabız genişliği	30N ~ 1000N, adım 5N
Sıfırlama	400Ω, 80Ω
Örnekleme sıklığı	100MHz
Bant genişliği	Çok bantlı kapsama 0.5MHz ~ 20MHz (-3dB)
Kazanç	0.0dB ~ 110.0dB
Duyarlılık aralığı	≥ 60dB ( dar bant), ≥ 52dB (geniş bant) (2.5P20, 2000022 2 düz alt delik)
Dikey doğrusal	% ≤3
Yatay doğrusal	% 0,1
Karar	≥26dB (2.5P20)
Dinamik Aralık	≥30dB
Örnekleme sıklığı	100MHz
Filtre	Yüksek geçiş, düşük geçiş, çoklu dar bant
tespit	Pozitif, negatif, tam dalga, radyo frekansı (TOFD modu)
Kanal	Çift kanallı
En yüksek menzil	10000mm (çelikli uzunluk dalgası)
Ölçüm kapısı	A, B, G.
Kapı Başlangıç Noktası	Tam Aralık
Kapı Genişliği	Kapının başlangıç noktasından tam menzile kadar
Kapı Yüksekliği	1 ~ 99%
Alarm	Ses ve ışık alarmı
Ölçme Modu	Sınır, Zirve
TCG	Saat 16'da

Aşamalı dizi/toplam odaklama performans göstergeleri
Kanal Sayısı	32128 kanal
Maksimum diyafram açıklığı	32 elemanlı bir dizi
Aray elemanlarının desteklenen maksimum sayısı	128 dizi öğesi
Odaklanma Kuralı	En az 1024
Tarama açısı aralığı	-89°~89°
Kalibrasyon Fonksiyonu	Ses hızı, gecikme, TCG, ACG, kodlayıcı
Bulma aralığı	1000 mm
Minimum açı adımı	0.1°, otomatik optimizasyon fonksiyonu ile
Örnekleme sıklığı	100MHz, 10bit
tespit	Tam Dalga
Dalgaların Yüksekliğini Gösteren Bir Görüntü	% 800'e kadar
Düzenlenebilir Analog Kazanç	80dB
En fazla tekrar sıklığı	20kHz
Emisyon voltajı	20V~ 110V (50Ω yük)
Nabız Modu	Bipolar kare dalgası
Nabız genişliği	30N ~ 1000N, adım 5N
Bant genişliği	Çok bantlı kapsama 0.5MHz ~ 20MHz (-3dB)
Filtreleme	Yüksek geçiş, düşük geçiş, çoklu dar bant
Çıkartma	Kodlayıcı, zaman tabanı.
Ölçme Modu	Sınır, Zirve
Okuyucu göster	Genişlik, Ses Yolu, Yatay, Derinlik
Ölçüm çözünürlüğü	0.5mm
Tarama Türü	Hat taraması, Sektör taraması, C taraması, D taraması, Toplam Odaklama Yöntemi (TFM)
Tarama Uzunluğu	En az 15 metre.
Tarama hızı	En az 30mm/s
TFM Görüntüleme	Gerçek zamanlı 2D
TFM odak sayımı	1 milyon puan kadar
3 boyutlu rekonstrüksiyon görüntüleme	- Evet.

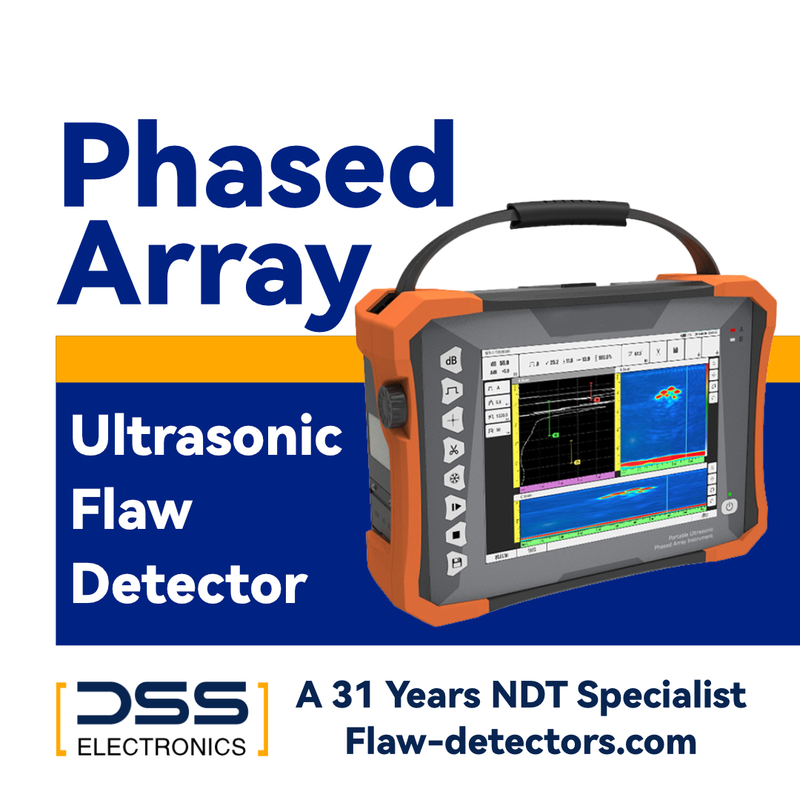

DSS-PAUT28 Taşınabilir Aşamalı Aray Ultrason Dedektörü

BuDSS-PAUT28son teknoloji taşınabilir fazlı dizi ultrason dedektörü32128 algılama kanalı.Bu çok yönlü enstrüman, aşağıdakileri içeren kapsamlı bir denetim fonksiyonu dizisini entegre eder:

Geleneksel ultrason

Uçuş Zamanı Difraksiyonu (TOFD)

Geleneksel fazlı dizi

Tam odaklı görüntüleme

Aynı anda TOFD ve fazlı dizi süpürme(İki dizili probları destekler)

Güçlü saha kullanımı için tasarlanmış olan DSS-PAUT28,Su geçirmez ve yağ geçirmez panelve sezgiseldokunmatik ekran işlevi.Bu daTam veri kaydıTüm denetimler için, onu önde gelen akıllı fazlı dizi ultrason test ekipman çözümü haline getiriyor.

Ana Uygulama Alanları:

DSS-PAUT28, aşağıdakiler de dahil olmak üzere çok çeşitli endüstriyel denetimler için idealdir:

Geleneksel ve özel kaynak denetimleri:
Çelik yapılar
Elektrik santrali kazanları
Basınç kapları
Boru hattı
Nükleer enerji bileşenleri
Gemi
Petrol ve depolama tankları
Etilen boru hatları
Demiryolu sistemi mühendisliği: kaynak, araç ve makine aksı tekerlek kümesi denetimleri
Havacılık: Alüminyum alaşım sürtünme kaynak başlarının ve kompozit malzeme yapısı yapısının kapsamlı denetimi
Elektrik endüstrisi: Yaprak kökleri, bıçaklar ve vidaların muayenesi
Sınırlı hareket alanı olan iş parçası: Enstrüman, tek geçişte 100 mm kalınlığında kaynak dikişlerini kapsayabilen iki TOFD denetim kanalı ile donatılmıştır.

Yazılım:

Kaynakların C taraması

Lehimlerin 3 boyutlu modelleştirilmesi

Aşamalı Aray Ultrasonik Detektör DSS-PAUT28 2

Toplam odaklama yöntemi (TFM)

Bulma kanalı

32: 128 yağ içi fazlı dizi algılama fonksiyonu, tam odak algılama görüntüleme fonksiyonu, TOFD ve fazlı dizi eşzamanlı tarama, çift dizi sondası desteği,Çift kanallı TOFD algılama fonksiyonu, çift kanallı geleneksel algılama ve müşterilerin çeşitli algılama ihtiyaçlarını karşılamak için diğer işlevler.

Aşamalı Array Modülü

Uzunluk dalgası TFM modülü, kesme dalgası TFM modülü, arka kaynak TFM kontrol modülü, arka kaynak boyut kontrol modülü,Butt weld denetim modülü (TOFD+fazlı dizi çok gruplu aynı gün), düz levha C tarama TFM denetim modülü, düz levha C tarama denetim modülü, vida TFM denetim modülü, vida denetim modülü, korozyon TFM denetim modülü, korozyon denetim modülü,TK denetim modülü, vb.

TOFD modülü

Süreç parametrelerini ve sonda modülü parametrelerini ayarlama fonksiyonuna sahiptir ve PCS dahil olmak üzere sonda ve süreç parametrelerine göre kapsama alanının ilgili parametrelerini hesaplar.,Taramanın gerçek kapsamı, alt kısmının gerçek küf kapsamı ve ses açısı.

Süreç tasarımı

Evrensel Test Bloku 3D Modeli

Sektörsel tarama

Bolt'un 2 boyutlu görüntülenmesi

Lehimlerin 3 boyutlu modelleştirilmesi

Lehimlerin 3 boyutlu modelleştirilmesi

Kaynakların C taraması

Süreç simülasyon modeline sahiptir ve ayrıca iş parçasının boyutunu düzenlemek için CAD yazılımını kullanabilir ve enstrümana ithal edebilirsiniz, doğrudan iş parçasının şeklini arayabilirsiniz,ve kullanıcılar için özel denetim süreçlerini özelleştirmek, tek bir durakta tam bir çözüm seti sağlıyor.

Görüntüle

10.4 inç endüstriyel sınıf TFT ekranı, normal çalışmayı sağlar ve açık havada veya güçlü ışık altında mükemmel bir görüntüleme etkisi sağlar.

Uygulama:

Boru hattı otomatik tarayıcı aşamalı dizi denetimi

Fazlı dizi, TOFD, serap akımı vb. gibi çeşitli yıkıcı olmayan test ekipmanı sondası ile uyumludur; sondanın eski boru kaynaklarını paralel ve tekdüze bir hızda taramasını sağlar.Operatörlerin emek yoğunluğunu azaltmak, insan hatalarını azaltmak, gürültü müdahalelerini ortadan kaldırmak ve algılama verimliliğini artırmak; esnek ray, 250 mm'den büyük borular için uygun eğrilik değişimi serbest; çift tekerlekli,sonda boru boyunca hem çevresel hem de eksenel yönlerde ayarlanabilir; uzaktan otomatik kumanda, kodlayıcı eklenebilir; düşük güç tüketimi, değiştirilebilir şarj edilebilir yağ, saatlerden fazla bekleme süresi; ultra hafif malzeme, kurulumu kolay ve pahalı.

Rutin kaynak denetimi

Aşamalı dizi fan şeklindeki tarama, çelik yapılarda, elektrik santrallerinin kazanlarında, basınçlı kaplarda, nakliye boru hatlarında, nükleer enerjide, petrol tanklarında,depolama tanklarıBirincil ve ikincil dalgalar kaynakları tamamen kaplamak için kullanılır ve çizgi taraması, algılama verimliliğini ve güvenilirliğini önemli ölçüde geliştiren zigzag taramasının yerini alır.

Kompozit malzemelerin aşamalı dizi C tarama denetimi

Kompozit malzemelerin yaygın kullanımı, özellikle havacılık alanında, düşük algılama verimliliğine sahip ve kolayca gözden kaçırılan tek prob ve tek nokta ile tespit edilirdi.Kabine kontrol dizisi itme algılama yöntemi sadece algılama verimliliğini artırabilir, ama aynı zamanda kusurları görselleştirmek ve kusur alanını değerlendirmek.

Bolt denetimi veya iğneli boru denetimi

Düğmeler çelik yapıların birçok akış bağlantısında kullanılır. Düğmelerin kök çapı çatlakları ipliklerin kullanımını ciddi şekilde etkiler.Fazlı dizinin küçük açılı fan taramasını kullanarak, vida denetiminin iplik alanını kaplamak için, sonuçları bir görüntüde görüntüleyerek ipliklerin çatlak olup olmadığını belirlemek kolaydır. The DSS-PAUT-28 instrument meets the requirements of the high-temperature bolt field acoustic phased array detection technology in Appendix D of the power standard "DL/T 694-2012 Technical Guidelines for Ultrasonic Testing of High-temperature Fastening Bolts".

PE boru eklemleri denetimi

Etilen boru hattı elektrikli füzyon eklemi, iyi kaynak, erimiş kaynak, çöplük dahil edilmesi (kum içine çamur) tespit edebilen fazlı dizi hattı tarama algısını benimser.Aşırı yanmış kaynak ve soğuk durumTest sonuçları açık ve yargılanması kolaydır. İkinci ayar boru hattının ısı artışı birleşimi, tüm birleşimi kaplamak için fazlı dizi taramasını ve sektör taramasını benimser.Ve her türlü kusurun yüksek bir tespit oranı vardır..

Küçük çaplı boru kaynak denetim çözümü

Şu anda, küçük çaplı boru kaynaklarının muayenesi genellikle X ışını ile yapılır, ancak X ışını muayenesi yüksek radyasyona sahiptir ve diğer iş türleriyle aynı anda gerçekleştirilmez.İnşaat zamanını alıyor.Geleneksel akustik denetim, ince duvar kalınlığı nedeniyle akustik alanın yakın alanını kullanır ve birçok dalga ağırlık dönüşümü vardır.Bu da sinyallerin ölçülmesini ve tanımlanmasını zorlaştırıyor.. Denetim sonuçları denetçilerin seviyesine, durumuna ve sahadaki çalışma koşullarına büyük ölçüde etkilenir.küçük çaplı borular için fazlı dizi sondası ve küçük çaplı borular için zincir dedektörü,

Kaynak denetimi için tek duraklı bir çözüm sunar. Denetim sonuçları, arıza tespiti için uygun olan A + 5 + C ekranı oluşturarak grafiksel olarak görüntülenir.Karakterizasyon ve ölçümÖzel olarak tasarlanmış kavisli çip odaklı fazlı dizi sondası ve serileştirilmiş tasarım, çeşitli boru çaplarındaki kemer modüllerinin gereksinimlerini karşılar.daha yüksek sinyal-gürültü oranı ve çözünürlüğü ileÖzel olarak tasarlanmış zincir tarayıcısının kurulması ve test edilmesi kolaydır ve farklı boru çapları için genişletilebilir.
