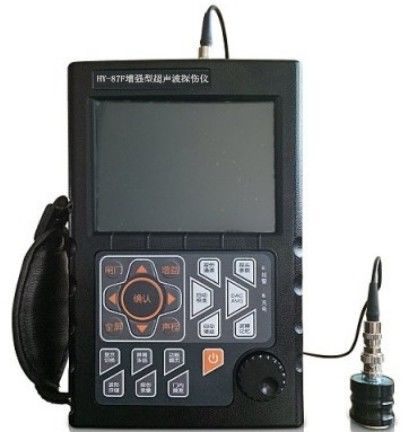

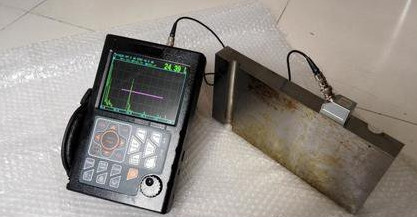

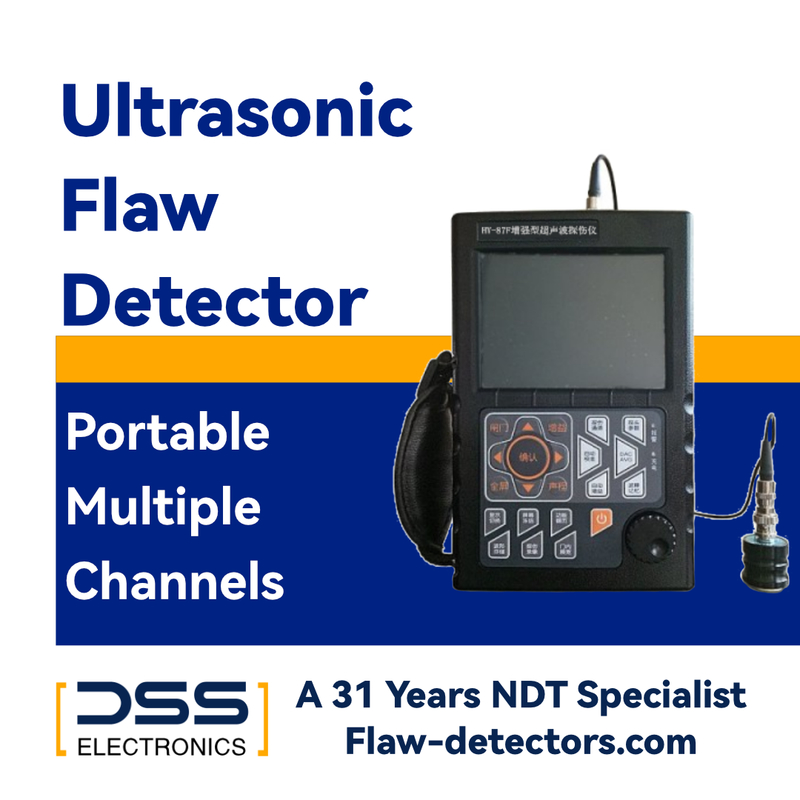

Çatlak tespiti için tam dijital gelişmiş ultrasonik hata dedektörü

Ürün Tanımı:

Kapı alarm fonksiyonu tamamlandı, güçlü bir müdahale karşıtı yeteneği;
Rezerv edilmiş kodlayıcı, 16 in/16 out ve diğer I/O arayüzleri olarak yapılandırılabilir;
Sistem konfigürasyonu, daha fazla kanalın gereksinimlerine ulaşmak için basit ve esnektir.
Yüksek güvenilirlik, kolay bakım;
Kendi geliştirdiği kontrol arayüzü, kullanıcı dostu, çalıştırılabilir;
Yazılım modülerliği, ihtiyaçlarına göre yapılandırılabilir
Küçük boyut, büyük bilgelik, taşımak kolay.

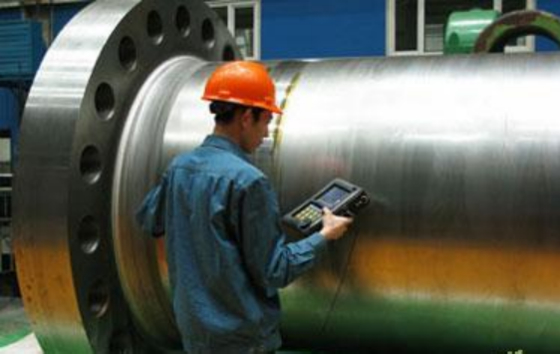

Uygulama:

A Özel avantajlar
1Tam dijital, gerçek renkli ekran, arka plan rengini seçmek için çevreye göre, parlaklık değeri serbestçe ayarlanabilir ve iç uygulamaların gelgitine öncülük edebilir.
2. Dijital mekik düğmesi, tek düğme işlevi
3Spektrum analizi, yüksek hızlı FFT işlevi, gerçek sonda frekansı
4Yüksek performanslı güvenlik lityum iyonlu piller, modüler takma, bir makine, iki güç, iki şarj

B Fırlatma Dövmesi
1Darbe Gücü: 200V, 300V, 400V olarak ayarlanmış, geniş bir yelpazede problara uygulanabilir.
2Nabız Genişliği: 100-300ns, farklı frekanslarda sondanın optimum hassasiyetine uygun olarak sürekli ayarlanabilir.
3Impedans: 51-51V, 300V ve 400V. Sonde sırasında en iyi hassasiyet
3Impedans eşleştirme: 51Ω, 150Ω, 200Ω, 400Ω, işlerin farklı gereksinimlerinin hassasiyetini ve çözünürlüğünü karşılamak
4Çalışma modu: Tek kristal prob, çift kristal prob

C Tarama aralığı
Sıfır arayüz düşüşü 14,000 mm (çeliğin boylam dalgası), orantılı ayarlama, iki modun sürekli ayarlanması.

D Amplifikasyon ve alım
1. donanım gerçek zamanlı örnekleme: 150MHz, yüksek sadakatli dalga biçimleri
2. algılama modu: tam algılama, pozitif ve negatif algılama, RF dalga gösterimi
3. kapı sinyali: tek kapı, çift kapı, tam ekran araması, kapı içindeki zirve okumaları.
4. katma değer / tam otomatik kazanç: 0.1dB, 2dB, 6dB adım değerini ayarlayın, tam otomatik kazanç modunun dalga yüksekliği değerinin amplitudesini ayarlayın

E Alarm
Kapı, ses ve ışık alarmları eğri içinde ve kapatıldı

F Veri depolama
1Kanalın algılama parametrelerinin, çeşitli prob türlerine ve enstrümantasyon parametrelerinin kombinasyonuna önceden ayarlanmış 50 grup hızlı seçimi,Çeşitli endüstrilerin tespit standartlarını belirlemek için serbest, kolayca saklanabilir, aranabilir, yeniden test edilebilir, basılabilir ve iletişim iletilebilir
2. 1000 yankı sinyali ve hata tespiti verisi belleği, depolama, okuma ve tarama, tek baskı, sürekli baskı ve iletişim iletiminin bilgisayar yönetimini gerçekleştirmek için.
3. Parametreler eklenir: tam Çince kurulum hata tespit parametreleri, girdi gerçek zamanlı veri, rastgele depolama, arama, yazdırma, rapor iletişim

G hata tespit fonksiyonu
1. Dalga belleği: en yüksek dalga kusurlarının gerçek zamanlı olarak alınması, kalibrasyon kusurlarının maksimum değeri
2. φ değer hesaplama: en yüksek dalganın kusurlarını bulmak için düz sonda kalıplama kusur tespiti otomatik olarak dönüştürülür
3. Çatlak yükseklik ölçümü: en yüksek dalganın kusurlarını bulmak için, gerçek zamanlı altimetri difraksiyon yöntemi
4Dinamik kayıt: gerçek zamanlı dinamik kayıt algılama Dalga biçimleri, depolama, oynatma
5Kusur yeri: gerçek zamanlı seviye değeri L, derinlik değeri H, ses aralığı değeri S
6Kusur ölçümü: gerçek zamanlı SL miktar değerleri
7Kusur karakterize edilmesi: zarf dalga şekli, yapay deneysel yargılama
8Yüzey değişimi: eğri yüzey iş parçasının kusur tespiti, eğrilik dönüşümü
9Uzaklık telafi: küçük kusurların tespitinin sızıntısını önlemek için kalın iş parçasının uzun mesafe kusur tespiti için gerçek zamanlı telafi
10. kaynak profillerinin şekli: gerçek zamanlı hata tespiti, hata konumunu elde etmek için ses aralığı işlemini tanımlar 11, çatlak yüksekliği ölçümü: en yüksek kusur dalgasını bulun,gerçek zamanlı difraksiyon yöntemi yükseklik ölçümü kusur konumunu elde etmek için akustik süreç
11B tipi tarama: gerçek zamanlı tarama, kesimdeki kusurları tanımlar

H Gerçek zamanlı saat kayıtları
Gerçek zamanlı hata tespit tarihi, zaman takip kayıtları ve depolama

I Kontrol Arayüzü
Baskı iletimini sağlamak için yüksek hızlı USB, RS232 iki tür arayüzü

J Ekran Koruması
Bekleme, güç tasarrufu, geçiş zaman sayısını azaltmak, hizmet ömrünü uzatmak için alet yapmak için ekran kapatılabilir
